功能描述
硬件网关HMI2004-A9-4G配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。采用4G全网通，方便实现串口数据到微信、短信等的转换，满足客户远程数据传输的需求。用户无需购买组态软件，只需用电脑、手机、iPad或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时具有微信报警、短信报警、MQTT服务、工程上传云端等功能；还可以转发为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器，开放HTTP WEB服务被第三方的系统集成。
工作原理
HMI2004-A9-4G网关采集到的点位信息，在X2View中通过“驱动配置”、“组态画面”编辑成组态，然后将组态发布在网页端，最终可通过电脑或移动客户端访问组态，实现监控功能。
运行环境
软件支持Win 7/Win8/Win10/Win Server 2003/Win Server2008等多种操作系统。
软件自带WEB支持IE9及以上版本，Opera、苹果的Safari、Google Chrome、火狐浏览器等。
支持寄存器类型及个数
网关支持BACnet IP/MSTP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建2048个点(含虚拟点)。
|
BACnet寄存器类型
|
BACnet寄存器个数
|
|
AI （只读不写）
|
2048（0~2047）
|
|
AO（可读可写）
|
2048（0~2047）
|
|
AV （可读可写）
|
2048（0~2047）
|
|
BI （只读不写）
|
2048（0~2047）
|
|
BO（可读可写）
|
2048（0~2047）
|
|
BV（可读可写）
|
2048（0~2047）
|
|
MSI （只读不写）
|
2048（0~2047）
|
|
MSO（可读可写）
|
2048（0~2047）
|
|
MSV（可读可写）
|
2048（0~2047）
|
支持寄存器类型及个数
网关支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建2048个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型
|
Modbus寄存器个数
|
|
0X(Coil Status)可读可写
|
2048（1~2048）
|
|
1X(Input Status)只读
|
2048（1~2048）
|
|
4X(Holding Register)可读可写
|
2048（1~4096）
|
|
3X(Input Register)只读
|
2048（1~4096）
|
|
软件特点：
|
| -绿色免安装，支持多国语言; |
| -支持转为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器; |
| -支持PC、手机端、iPad等访问，监控; |
| -支持JS脚本，实现逻辑控制; |
| -支持线性转换，取位，高低字节转换; |
| -支持内部变量功能，支持查看设备离在线状态; |
| -支持4G全网通; |
| -配置软件X2View配置工程方便， 2048个点30分钟内即可完成; |
| -支持多种形式的定时、事件触发，为方便扩展应用而提供的自定义函数功能; |
| -支持用户管理、数据实时曲线分析; |
| -支持微信、短信等方式发送报警信息; |
|
硬件参数：
|
|
| 处理器：4核1.4GHZ |
电源：AC/DC 12~24V |
| 内存：512M、 Flash：8G |
系统：LINUX系统 |
| 功耗：8W |
材质：铝合金 |
| 重量：300g（不含天线） |
1个SIM卡插口、 支持4G全网通 |
|
安装方式：导轨式
|
尺寸(L×W×H)：147×94×35mm
|
| 接口：2个网口，3个RS485、1个RS485/RS232(复用关系) |
温度：-20～70℃(工作) -40～80℃(储运) |
| 网络：2个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|
产品尺寸图
|
 |
 |
|

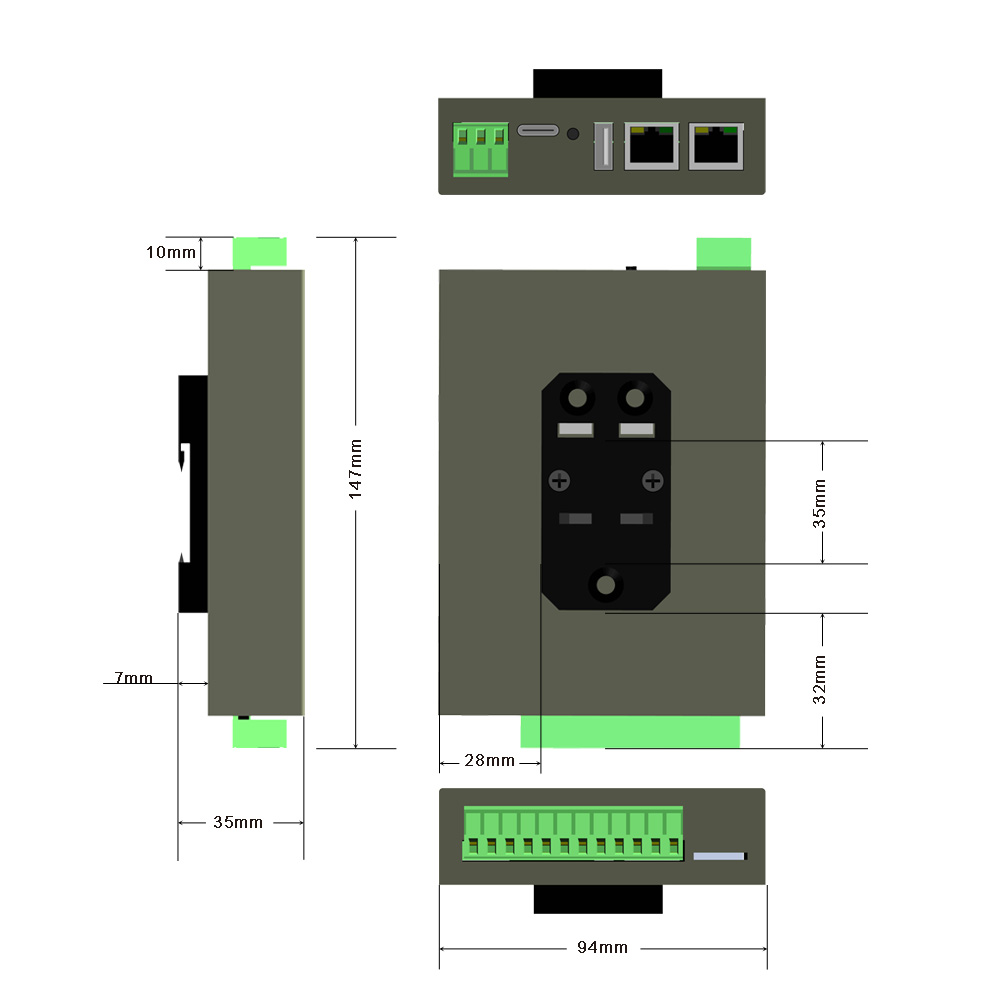

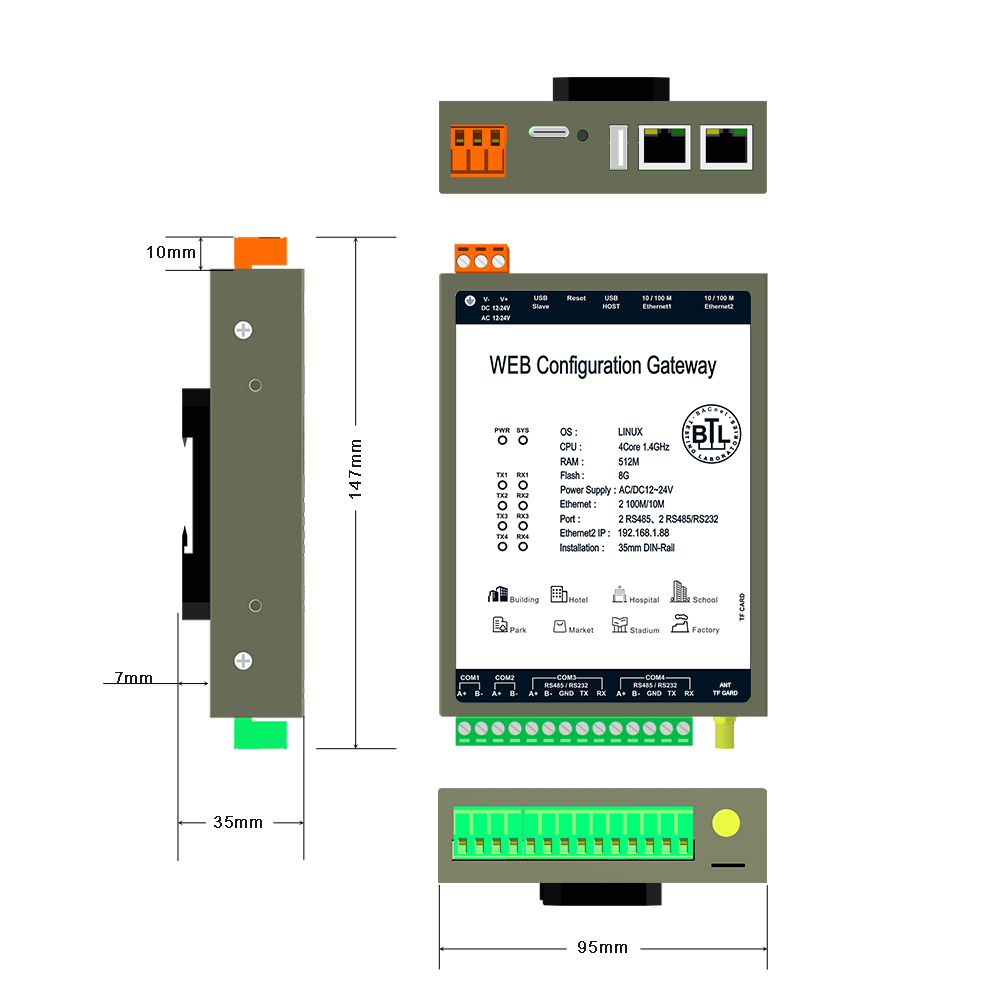

HMI2004-A9-4G尺寸图
|
|

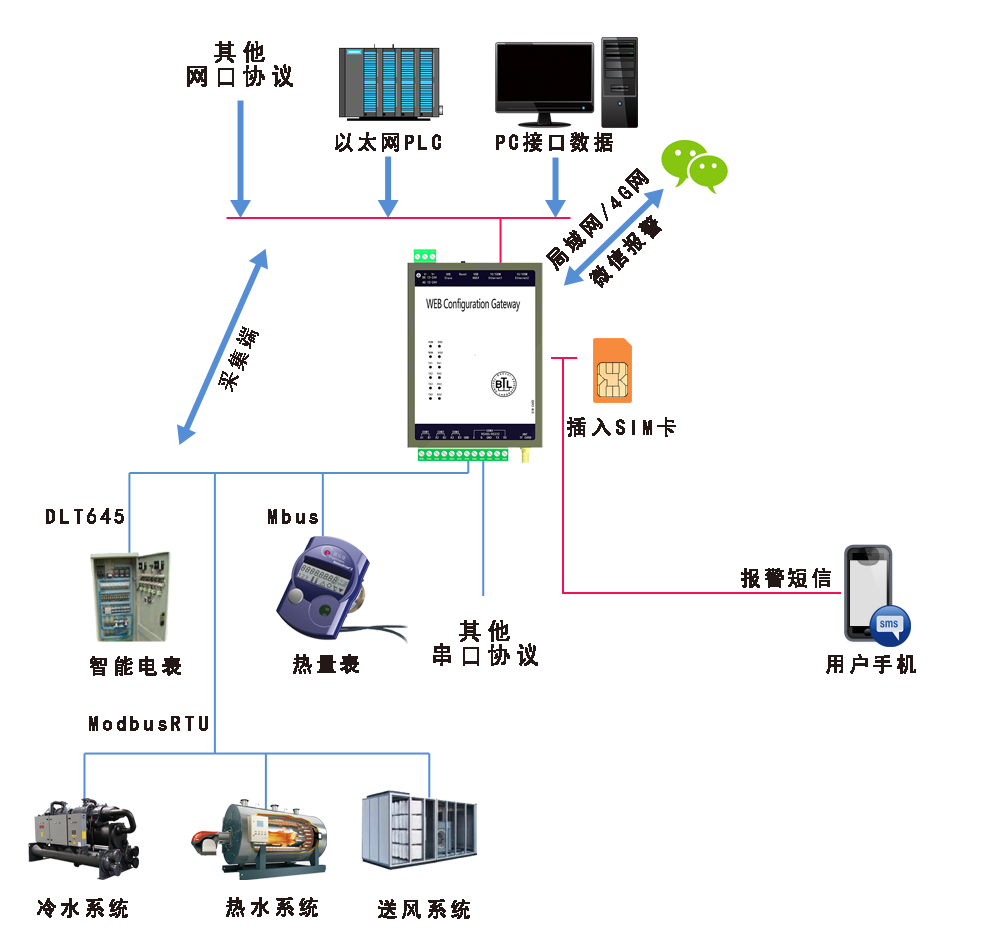

HMI2004-A9-4G报警应用原理图
|
|
